摘要：R100接线范例，阀控箱输入无源开关量，控制常开电磁阀

客户需求：燃气报警器报警后输出无源开关量到阀控箱，阀控箱输出220V电压到电磁阀，控制220V常开阀

这个需要可以使用一台常规的220V阀控箱实现，
结构图如下R100接线示例输入无源开关量，控制常开电磁阀

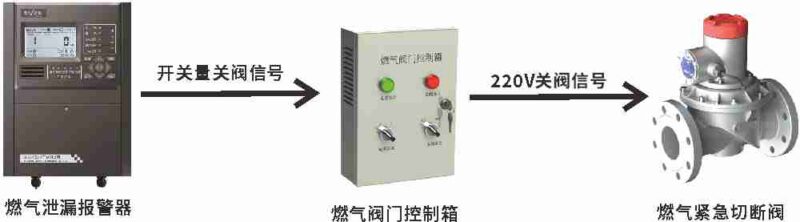

这个方案是一个最基本的控制方案，也是最常用的方案，方案架构为下图所示

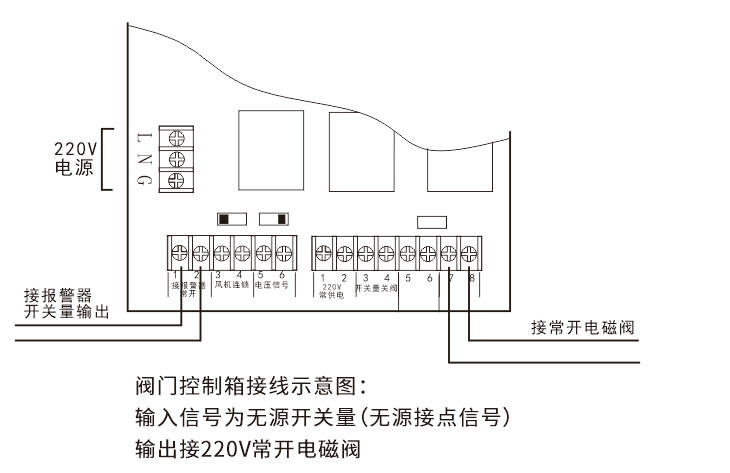

接线示意图：

输入信号为无源开关量（无源接点信号）接报警器常开
输出7-8端子接220V常开电磁阀
