一、产品简介
本无线报警模块是一种开关量无线远传模块，是我公司根据客户需求专门研发生产的。本产品基于无线 LoRa 扩频技术（技术上远远领先于传统的超外差遥控器），具有抗干扰性强、遥控距离远等多种优势。产品具备联网指示功能，可以实时查看设备连接情况，掉线后有指示。接收端上具有声光指示功能，可实时接收发射端的信号，具备极高的可靠性与稳定性。
二、功能特点
数据远传距离3.5km（空旷地带）
具备连接成功指示功能
LoRa扩频技术，超强抗干扰
工业级-40℃~85℃
金属机箱，适应工业场合抗干扰
三、产品说明
3.1安装使用
本产品分为两部分，为两个模块。其中一个标识为发射端，另一个标识为接收端。
发射端用于接入无源开关量信号，接收端用于发出声光指示。产品采用AC220V供电。更适用于工业场合。
3.2接线
首先将设备固定安装好，设备应分别安装于结实牢固的墙上，如果用于室外环境，需做好防水措施。以用于燃气行业的报警信号远传为例，建议将发射端安装在报警设备附近，接收端安装于值班室或者其他需要报警信号的场所。这样可以通过无线传输方式，将无人值守的报警器的报警信号传输到值班室。免去中间的布线环节，大大节省成本和施工费用。
发射端接线：接入AC220V电源，将无源开关量信号（默认常开信号）接入信号输入端子。
接收端接线：直接接入AC220V电源即可。
3.3测试与使用
设备安装并接线完成后，按动主控板上的电源开关，发射端和接收端都开机，等待3~5秒后，设备电源指示灯和运行指示灯开始亮起，代表设备开始加电启动。
设备自检正常后会自动扫描，搜索配对的信号，此时，设备主控板上的通讯指示灯会闪动，连接成功后通讯指示灯转为常亮，设备进入待机状态。
当发射端接收到输入的无源开关量信号时，（也可以短接输入端子来进行测试），无线传输系统开始远传，远处的接收端的声光报警装置将发出报警音，实现报警信号的远传，提醒值班人员。
四、使用的注意事项
4.1关于远传的距离
本设备采用LoRa无线扩频传输原理，此项技术作为一种低功耗远距离的传输方式，在理想环境中的传输距离可以达到5km，但是在实际应用中，其不可避免的会受到各种外界因素的影响，比如各种障碍物，发射与接收天线的高度，电磁干扰，天气情况等，因此在实际的城市环境中，有效距离一般在1.5km~3km，在复杂环境中，实际有效距离可能还会缩小，比如在封闭良好的地下室或者地下车库。因此，出于可靠性考虑，一般建议在小于1km~2km的距离内使用，在安装完成后，务必要测试联通情况。
4.2关于配置的天线
LoRa设备配置的天线对于传输距离的影响较大，并且都有其支持的频段范围，若在频段外使用，天线性能会有一定程度的下降。因此使用时，应尽量使设备工作在天线支持的频段内，以求达到最好的传输效果。
本设备吸盘适配的天线是与产品频段适配的，请勿随意替换。在通信系统中，增益的强弱将干扰到天线辐射或接收无线信号的能力;同等条件下，增益越高，无线信号传播距离越远。
4.3 LoRa天线的放置方式
天线放置尽量离开地面，测试时手不要接触天线，天线离地距离建议大于2m，人体离天线大于2m，天线不要靠近大型金属物体，不要放在河边，尽量减少天线之间的障碍物
天线放置要保持直立，不要平放于地面，不要歪斜放置，尽量保持通信双方天线在一个水平面上

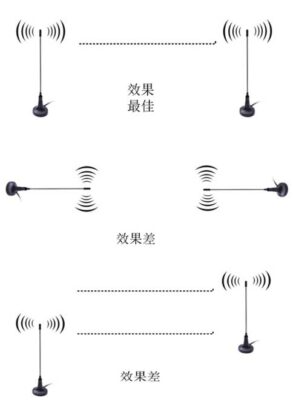

天线放置位置示意图
五、使用注意事项
5.1 本设备出厂时已经配置好通讯参数，有严格的配对通讯码以便于成对通讯，防止串线。安装使用时务必成对使用，请勿交叉安装。配对码不同的两台设备无法相互通讯。
5.2 如需维修或者更换，请提供原来的配对通讯码，以便于参数配置。
5.3 传输距离不理想时，可能是由于如下原因导致的：
中间存在障碍物，无法直线通讯，距离会缩短
温度、湿度、同频干扰会导致通信丢包率升高，影响通讯速率
地面吸收、反射无线电波，越靠近地面效果较差
海水具有极强的吸收无线电波能力，故海边通讯效果较差
天线附近有金属物体，或者放置于金属壳内，信号衰减会非常严重
通讯参数设置不合理
电源电压波动较大，影响正常工作
天线与通讯频段不匹配
六、关于质保
本产品质保一年，一年内产品质量问题免费保修
产品使用过程中，有任何问题请及时联系供货商，
